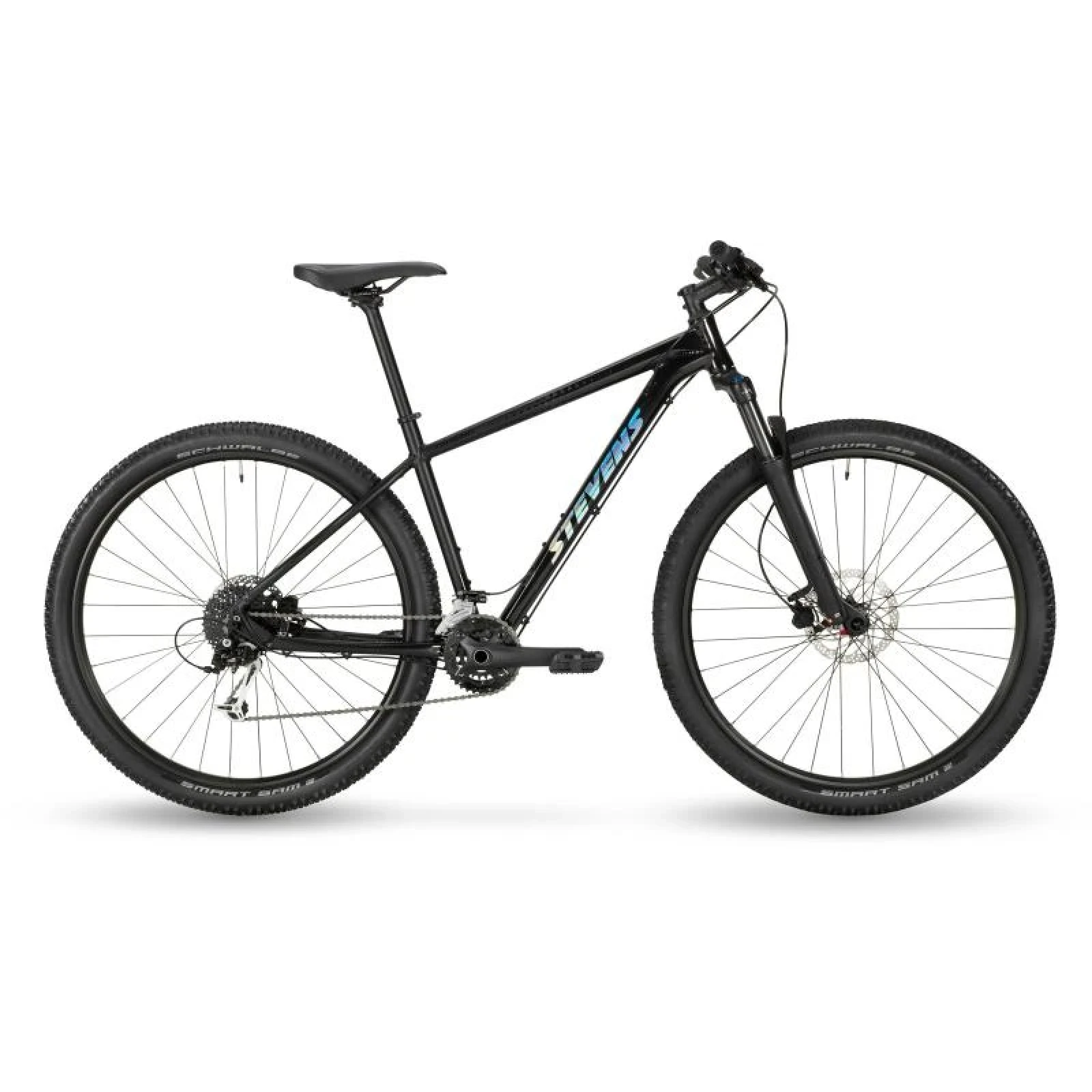

Stevens Taniwha 29 černé

CHASSIS

Rám
Aluminium 6061 DB

• O.L.D.: 135 mm
• Brake: IS disc
• BB: BSA 73 mm
• Front derailleur mount: clamp
• Cable routing: internal (shifting)/external (brake)
• Rack mounts

Přední vidlice
SR Suntour X1 LOR-R

• Travel: 100 mm
• Coil spring
• Lockout
• Steerer 1 1/8"
• O.L.D.: 100 mm
• Brake: postmount disc 6"

Hlavové složení
STEVENS AH 1 1/8"

• Upper bearing cup: ZS44/28.6
• Lower bearing cup: ZS44/30

Přední brzda
Tektro HD-T275

• Hydraulic disc brake

Zadní brzda
Tektro HD-T275

• Hydraulic disc brake

Kotouč přední
Shimano SM-RT30

• Rotor size: 180 mm
• Center-Lock

Kotouč zadní
Shimano SM-RT30

• Rotor size: 160 mm
• Center-Lock



POHON

Kliky
Oxygen Scorpo

• 36-22 T
• BB type: BSA 73 mm / 2-Piece

Přesmykač
Sunrace FDM966

• 2-speed

Přehazovačka
Sunrace RDM91

• 8/9-speed
• Total capacity: 40 T

Řetěz
Shimano CN-HG53

Kazeta
SunRace CSM98

• 9-speed
• Combination: 11-13-15-18-21-24-28-32-36 T

Pedály
MTB Flatpedal Reflex



KOLA

Zadní náboj
Shimano FH-TX505-8

• Axle: QR10x135 mm

Přední náboj
Shimano HB-TX505

• Axle: QR9x100 mm

Ráfky
Oxygen RM-M19

• ETRTO: 27.5": 19 x 584 | 29": 19 x 622

Pláště
Schwalbe Smart Sam Active-Line

• Tire size: 27.5": 57-584 | 29": 57-622
• SBC compound
• KevlarGuard



COCKPIT

Řidítka
Oxygen Driver

• Width: 740 mm
• Backsweep: 9°
• Rise: 25 mm
• Clamp: 31.8 mm

Představec
Oxygen Driver

• Handlebar clamp: 31.8 mm
• Angle: 6°

Sedlo
Oxygen Raceline

Sedlovka
Oxygen Driver

• Length: 350 mm
• Diameter: 27.2 mm
• Insertion depth: min. 100 mm

Levá řadící páka
Sunrace DLM903

• 2-speed

Pravá řadící páka
Sunrace DLM903

• 9-speed

Brzdové páky
Tektro HD-T275

• 3 finger



DATA

Hmotnost
27.5" 14.4 kg | 29" 14.7 kg

Maximální zatížení
115 kg

Barva
Ice Green Black | Stealth Black

Velikost
27.5" - 14", 16" | 29" - 18", 20", 22", 24"





Velikost rámu (")		14	16	18	20	22	24	Způsob měření
		14	16	18	20	22	24
Laufraddurchmesser vorne		584	584	622	622	622	622
Laufraddurchmesser hinten		584	584	622	622	622	622
Délka sedlové trubky	A1	579	584	633	642	656	676	nominální
Délka sedlové trubky	A2	355	406	457	508	558	609	od středu šlapání k hornímu okraji sedlové trubky
Délka sedlové trubky	A3	316	366	397	446	495	545	od středu šlapání k napojení horní rámové trubky na sedlovou trubku
Délka horní rámové trubky	B	535	550	575	591	611	619
Efektivní délka horní rámové trubky	C	540	565	595	615	635	640	od středu hlavové trubky do středu sedlovky/sedlové trubky
Úhel hlavové trubky (°)	D	69	69	70	70	70	70
Úhel sedlové trubky (°)	E	74,5	74,5	73,5	73,5	73,5	73,5
Rozvor	F	1057	1083	1104	1125	1145	1152
Délka řetězové vzpěry	G	435	435	450	450	450	450
Výška hlavové trubky	H	90	95	100	110	125	145
Vzdálenost středu od nábojů	I	50	50	70	70	70	70	vzdálenost náboje*
Výška středu od země	K	301	301	301	301	301	301	vzdálenost osy šlapacího středu od země*
Předsazení vidlice	L	42	42	46	46	46	46
Vertikální rozdíl nejvyšší a nejnižší části rámu - sloping	M	249	207	222	185	156	123	Rozdíl sklonu horní rámové trubky od vodorovné osy kola
Poloměr kola vpředu	N1	354	354	373,5	373,5	373,5	373,5	bereift
Poloměr kola za	N2	354	354	373,5	373,5	373,5	373,5	bereift
Výška nejnižší části rámu	O	700	730	768	802	835	873	od horní rámové trubky k zemi**
Oberrohrhöhe	O1	349	379	397	431	464	502	*
Výška vidlice	P	467	467	486	486	486	486	od středu náboje ke konusu hlavového složení, včetně konusu*
Odstup mezi osou pedálu a předním kolem	Q	627	652	663	684	705	710
Nominální dosah - Reach	R	384	409	416	432	448	447	Od středu řízení do středu horní rámové trubky horizontálně
Nominální výška - Stack	S	558	562	608	617	632	650	Od středu šlapání do středu horní rámové trubky vertikálně
Výška/Dosah (Stack/Reach) (1:x)		1,45	1,37	1,46	1,43	1,41	1,45	Poměr Výška/Dosah
Průměr sedlovky		27,2	27,2	27,2	27,2	27,2	27,2
Délka představce		70	70	90	110	120	120	střed-střed
Úhel představce (°)		6	6	6	6	6	6
Průměr řídítek		31,8	31,8	31,8	31,8	31,8	31,8
Distanční podložky pod představec		3*5	3*5	3*5	3*5	3*5	3*5
Šířka řídítek		740	740	740	740	740	740
Délka klik		170	170	170	170	170	170

* Hodnoty změřené se zatížením jezdcem v standardní jízdní pozici (s lehce stlačenou odpruženou vidlicí/případně tlumičem)

** measured 100 mm ahead of bottom bracket, fork and rearshock not compressed (static)

* S cyklistou na palubě a lehce napruženými pružinovým kabelem (Standardní poloha jízdy)



Parametry:

Modelový rok: 2024/23

Rám: Alu

Rychlosti: 2x9

Barva: černá

Přední zdvih: 100 mm
